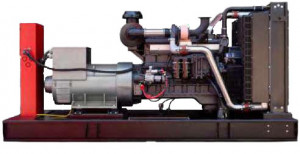

Generator curent electric (grup electrogen) ABAT S235 cu motorizare SDEC, 235 kVA, diesel, trifazat, automatizare optionala
Descriere
|
TRIFAZAT |
400/230 |
DIESEL |
BAUDOUIN |
1500 r.p.m |
50 |
|
Primară1 Standby2 |
|||
|
Putere |
kVA / kW |
328/160 |
220/176 |
|
Turație |
r.p.m |
1500 |
|
|
Tensiune standard |
V |
400/230V A.C. |
|
|
Factor de putere |
Cos Φ |
0,8 |
|
Putere primară (PRP)
Este o formă de funcționare sub sarcină variabilă ca sursă de alimentare constantă. Sarcina medie trebuie să fie de 70%. O suprasarcină de 10% la fiecare 12 ore este permisă atunci când funcționează sub sarcină variabilă timp de 24 de ore.
Putere de standby (ESP)
Un comportament cu sarcină variabilă în timp limitat în cazul pierderii alimentării fiabile din rețea. Este folosită ca rezervă pentru energia din rețea și nu permite suprasarcină.
Generatorul deține următoarele certificate: ISO 9001:2015, CE, TS ISO8528-5, TS ISO 8528-13, TS ISO 8528-4, ISO 10002:2014, ISO 14001:2015, ISO 45001:2018, Directiva
privind zgomotul 2000/14/CE Clasa G3 ISO 8528-5/15.10.2015 ISO 8528-13/13.04.2018
Generatorul este fabricat în conformitate cu următoarele standarde CEE:
Directiva mașini 2006/42/CE EN ISO 12100:2016
Directiva de joasă tensiune 2014/35/UE 2000/14/EC Aparataj de comandă și aparataj de comutare TS ISO 8528-4 :2015 Grupuri electrogene TS ISO 8528-5 :2015
Siguranță TS EN 12601 :2013
|
Date tehnice motor 1500 r.p.m. |
|
|
Motor: |
SDEC |
|
Putere PRP [kW]: |
185 |
|
Model: |
SC9D280D2 |
|
Nr. cilindri / supape: |
6/12 |
|
Tip de motor: |
4 |
|
Cilindree [l]: |
8,27 |
|
Aspirație: |
Turbocharged-Intercooled |
|
Alezaj [mm] x cursă [mm]: |
114x135 |
|
Raport compresie: |
18:1 |
|
Filtru aer: |
Element schimbabil |
|
Metodă de răcire: |
Răcit cu apă (apă + 50% antigel) |
|
Capacitate totală de agent de răcire (l): |
40 |
|
Tip regulator: |
Electronic |
|
Sistem electric: |
24VDC |
|
Curent încărcător baterie: |
55A |
|
Capacitate de ulei [l]: |
19 |
|
Debit gaze de eșapament PRP [m/min]: |
35,9 |
|
Temp. gaze de eșapament [°C] : |
600 |
|
Debit de aer PRP [m3/min]: |
86,4 |
|
Debit aer de răcire PRP [m3/min] : |
334,2 |
|
Putere demaror (kW): |
7,5 kW |
|
Tensiune baterie standard [V]: |
24VDC |
|
Capacitate baterie standard: |
2x75Ah |
|
Tip baterie standard: |
Plumb-acid fără întreținere |
|
|
|
|
Consum de combustibil (l/oră): |
|
|
110% ESP 100% PRP 75% PRP 50% PRP |
|
|
53,6 48,6 |
36,2 24,3 |
(Greutatea specifică este 0,84 și combustibilul este considerat a fi BS2869, clasa A2.)
|
Date alternator |
|
|
Tip alternator: |
NEKRA |
|
Model: |
ARK 274H |
|
Tensiune: |
400/230 V A.C. |
|
Număr de faze: |
3 |
|
Factor de putere: |
0,8 |
|
Număr de poli: |
4 |
|
Tip conexiune: |
Stea |
|
Rulment: |
Simplu |
|
Clasă de izolație: |
H |
|
Clasă de protecție: |
IP23 |
|
Înfășurare: |
2/3 |
|
Sistem de comandă: |
Autoexcitat |
|
Regulator de tensiune: |
AVR electronic |
|
Eficiență 4/4 400V A.C. 50Hz (cosφ=1) : |
94,4 |
|
Reglarea tensiunii: |
±%1 |
|
THD: |
<%5 |
|
Putere aparentă [kVA] Primară 400V A.C. 50Hz 125ºC/40ºC |
200 |
|
Dimensiuni si greutate generator deschis (fără carcasă) |
||||||
|
L [mm] Lungime |
l [mm] Lățime |
H [mm] Înălțime |
Greutate fără combustibil [kg] |
Rezervor de combustibil Capacitate (l) |
Ore de lucru fără realimentare |
Nivel de zgomot dBA la 7 m |
|
2650 |
1100 |
1550 |
1833 |
294 |
6,05 |
n/a |
|
Dimensiuni si greutate generator cu carcasă |
||||||
|
L [mm] Lungime |
l [mm] Lățime |
H [mm] Înălțime |
Greutate fără combustibil [kg] |
Rezervor de combustibil Capacitate (l) |
Ore de lucru fără realimentare |
Nivel de zgomot dBA la 7 mt |
|
3440 |
1100 |
1950 |
2294 |
2294 |
6.05 |
72,3 |
